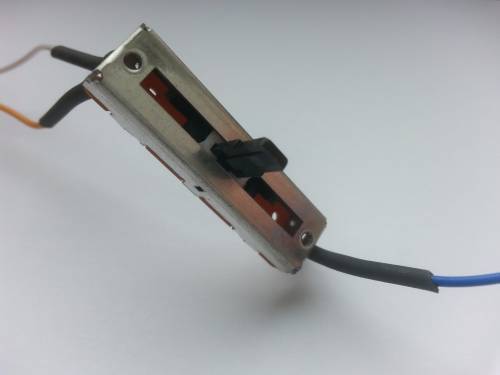

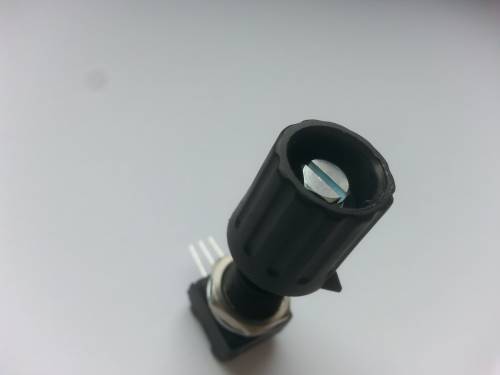

Auf den Bildern sehen wir zwei verschiedene Arten von Potentiometern, zum Einen das Schiebepotentiometer, zum Anderen ein DrehPotentiometer. Beide funktionieren über einen eingebauten Schleifer, welcher das Poti in zwei Teilwiderstände aufsplittet. Dadurch ist der genaue Drehwinkel / die genaue Schiebepostion des Potentiometers auslesbar. Potentiometer werden in allen denkbaren Größen und Formen in Geräten verbaut, in welchen eine einfache On/Off Schaltung nicht zweckmäßig und eine „fließende“ Schaltung benötigt wird, zum Beispiel bei einem Dimmer. Ein Potentiometer hat in der Regel drei Anschlüsse, wobei zwei für Spannung und Ground verwendet werden und einer, um die Position des Potis auszulesen.

CODE und Fritzing können hier gefunden werden:

AD-Wandler
