Unser EKG-to-go ist ein kleines EKG-Gerät für Zuhause, welches einem ermöglicht zu jeder Zeit eine Ableitung der
Herzfrequenz zu kontrollieren. Da das EKG mit einem Akku versehen ist, ist es zusätzlich auch unterwegs einsatzbereit.
Die Elektroden werden je nach gewünschter Ableitung unterschiedlich am Körper des Patienten angelegt.
Aufbau: Das EKG-Gerät zieht seinen Strom aus dem Akku. Dieser versorgt das Raspberry und den LCD - Touch - Display jeweils mit Strom. Um die Ableitung darstellen zu können, wird ein EKG-Chip benötigt, welcher zusätzlich mit den Elektroden verbunden ist. Dieser EKG-Chip besitzt ein analoges Signal. Dieses Signal kann der Raspberry jedoch nicht einlesen, aufgrund dessen wurde das Raspberry mit einem Analog - Digital - Wandler versehen, der dieses Signal wiederum digitalisieren kann. Die Messwerte werden daraufhin auf den LCD - Touch - Display geleitet, wo diese dann als Kurve graphisch dargestellt werden.
Bauteile:

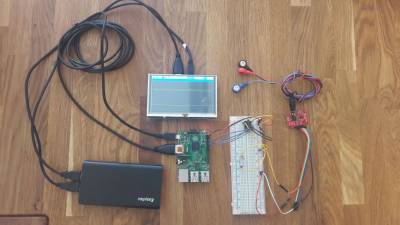

unten links: Akku, oben: LCD-Bildschirm, mitte: Raspberry Pi, rechts daneben: Breadboard mit Ad-Wandler, ganz rechts: Breakout-Board mit EKG-Chip + Elektrodenkabel

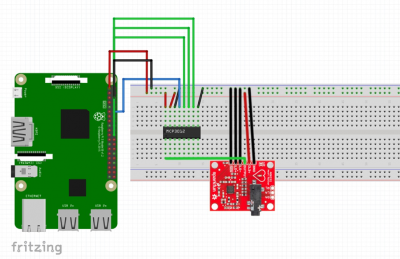

Fitzing-Schaltung
Code-Ausschnitte: Besteht aus drei Teilen:
Import von ,,tkinter“ Bibliothek erforderlich Python als Programmiersprache
#----> Import from tkinter import * import random import time import RPi.GPIO as GPIO import numpy as np import sys if sys.hexversion > 0x02ffffff: import tkinter as tk else: import Tkinter as tk
def getAnalogData(adCh, CLKPin, DINPin, DOUTPin, CSPin): GPIO.output(CSPin, HIGH) GPIO.output(CSPin, LOW) GPIO.output(CLKPin, LOW) cmd = adCh cmd |= 0b00011000 # Kommando zum Abruf der Analogwerte des Datenkanals adCh # Bitfolge senden for i in range(5): if (cmd & 0x10): GPIO.output(DINPin, HIGH) else: GPIO.output(DINPin, LOW) # Clocksignal negative Flanke erzeugen GPIO.output(CLKPin, HIGH) GPIO.output(CLKPin, LOW) cmd <<= 1 # Bitfolge eine Position nach links verschieben # Datenabruf adchvalue = 0 # Wert auf 0 zurücksetzen for i in range(13): #12 Bit Auflösung vom Wandler + 0 Bit GPIO.output(CLKPin, HIGH) GPIO.output(CLKPin, LOW) adchvalue <<= 1 # 1 Postition nach links schieben if(GPIO.input(DOUTPin)): adchvalue |= 0x01 adchvalue = adchvalue * 0.0008 #----> Konfiguration Eingangskanal und GPIOs CLK = 18 # Clock DIN = 24 # Digital in DOUT = 23 # Digital out CS = 25 # Chip-Select #----> Pin-Programmierung GPIO.setup(CLK, GPIO.OUT) # CLK-Signal = Output vom Raspberry GPIO.setup(DIN, GPIO.OUT) # Digital Input ADC = Output vom Raspberry GPIO.setup(DOUT, GPIO.IN) # Digital Output ADC = Input vom Raspberry GPIO.setup(CS, GPIO.OUT) # Chip-Select = Output vom Raspberry #----> Funktion: Beendet Programm def callback1(): sys.exit(0)
def append_values(self, x): self.Line1.append(float(x)) self.Line1 = self.Line1[-1 * self.npoints:] return def replot(self): aufloesung = 1600 # Höhe Y-Achse - ((Auflösung-ADC /2)*Faktor) = 0 h = self.winfo_height() max_X = max(self.Line1) + 1e-5 coordsX =[] for n in range(0, self.npoints): x = (800 * n) / self.npoints # 800 ist die breite coordsX.append(x) coordsX.append(200-(self.Line1[n]*aufloesung)) # 250 pixel (y-achse) - (messwert in v) * auflösunsfaktor self.canvas.coords('X', *coordsX) def read(self): self.after(1, self.ReadADC) self.after_idle(self.replot) self.after(20, self.read) # zeitabstand zwischen ad wandlung 20 def ReadADC(self): x = getAnalogData(1,CLK,DIN,DOUT,CS) self.append_values(x) root = tk.Tk() w, h = root.winfo_screenwidth(), root.winfo_screenheight() root.overrideredirect(1) root.geometry("%dx%d+0+0" % (w, h-20)) app = App(root) app.mainloop()
